Why Injection Molded Rollers Are Becoming Common in Sliding Door Production

ความแตกต่างในการผลิต: การเอาวัสดุออกกับการขึ้นรูป

สองกระบวนการที่แตกต่างกันโดยพื้นฐาน

โดยทั่วไปลูกกลิ้งโลหะจะผลิตโดยการตัดเฉือน กลึง หรือการปั๊มรูปทรงล้อจากสต็อกโลหะแข็ง ลูกกลิ้งฉีดขึ้นรูปผลิตโดยการขึ้นรูปเรซินหลอมเหลวภายในโพรงแม่พิมพ์ที่มีความแม่นยำซึ่งมีรูปร่างเหมือนกับชิ้นส่วนที่เสร็จแล้ว

• การตัดเฉือนเป็นแบบลบ: วัสดุจะถูกเอาออกทีละขั้นตอนจนกระทั่งรูปร่างสุดท้ายยังคงอยู่
• การปั้นเป็นรูปเป็นร่าง: รูปร่างสุดท้ายจะถูกสร้างขึ้นโดยตรงจากเรซินดิบในหนึ่งรอบ

เหตุใดความแตกต่างนี้จึงมีความสำคัญในระดับการผลิต

• เวลาในการตัดเฉือนจะปรับขนาดตามจำนวนชิ้นส่วน—ทุกยูนิตต้องมีรอบการตัดของตัวเอง
• โดยทั่วไปเวลารอบการขึ้นรูปจะวัดเป็นวินาทีเมื่อมีแม่พิมพ์ ซึ่งส่วนใหญ่ไม่ขึ้นอยู่กับความซับซ้อนของการออกแบบ
• การสึกหรอของเครื่องมือในการตัดเฉือนจะค่อยๆ เปลี่ยนขนาดตลอดระยะเวลาการผลิตที่ยาวนาน ในขณะที่แม่พิมพ์ที่มีความเสถียรจะสร้างชิ้นส่วนที่มีมิติสม่ำเสมอตั้งแต่ชิ้นแรกไปจนถึงชิ้นสุดท้าย

รูปทรงของร่องและหน้าแปลน: สร้างไว้ในแม่พิมพ์ ไม่ต้องเติมในภายหลัง

เหตุใดรูปร่างของร่องจึงเป็นคุณสมบัติที่สำคัญที่สุดของลูกกลิ้ง

A ลูกกลิ้งประตูบานเลื่อน จำเป็นต้องมีร่อง—โดยทั่วไปจะเป็นรูปตัวยูหรือรูปตัววี—ซึ่งวางเข้ากับรางได้อย่างถูกต้อง โปรไฟล์ร่องจะกำหนด:

• ล้อหมุนอย่างไร
• การกระจายโหลดเท่าๆ กันอย่างไร
• มีการเล่นด้านข้างมากน้อยเพียงใดระหว่างการทำงาน

การตัดเฉือนร่องเทียบกับการขึ้นรูปร่อง

ในการผลิตโลหะ ร่องเป็นขั้นตอนการตัดเฉือนแยกต่างหากที่ดำเนินการหลังจากสร้างรูปทรงล้อพื้นฐานแล้ว ทำให้เสียเวลาและต้นทุนมากขึ้นเมื่อโปรไฟล์มีรายละเอียดมากขึ้น

ในการฉีดขึ้นรูป รูปทรงของร่องได้รับการออกแบบโดยตรงเข้าไปในโพรงแม่พิมพ์ ล้อออกมามีรูปร่างถูกต้องแล้ว โดยไม่มีขั้นตอนการตัดเพิ่มเติม

บทบาทของหน้าแปลน

ลูกกลิ้งจำนวนมากมีหน้าแปลน—ขอบที่ยกขึ้นบนด้านใดด้านหนึ่งหรือทั้งสองด้านของล้อ—ซึ่งให้การนำทางด้านข้างเป็นพิเศษ และช่วยป้องกันไม่ให้ล้อเลื่อนไปด้านข้างจากราง

• การออกแบบหน้าแปลนให้ความเสถียรมากขึ้นบนสนามแข่งที่มีความเสี่ยงจากการโหลดด้านข้างหรือการวางแนวที่ไม่ตรงเล็กน้อย
• การออกแบบร่องอย่างเดียวช่วยลดแรงเสียดทานในการหมุน โดยที่รางตั้งตรงและได้รับการดูแลอย่างดี

ทั้งโปรไฟล์แบบหน้าแปลนและแบบร่องเท่านั้นสามารถผลิตได้โดยตรงผ่านการออกแบบแม่พิมพ์ โดยไม่ต้องเพิ่มความซับซ้อนในการตัดเฉือนอย่างที่ล้อโลหะแบบหน้าแปลนโดยทั่วไปต้องการ

โปรไฟล์แบบกำหนดเองโดยไม่ต้องตั้งค่าการตัดเฉือนแบบกำหนดเอง

เมื่อมีแม่พิมพ์สำหรับโปรไฟล์ร่องหรือหน้าแปลนเฉพาะ การผลิตรูปร่างนั้นไม่ได้เพิ่มต้นทุนที่สำคัญเมื่อเทียบกับการออกแบบที่เรียบง่ายกว่า

นี่เป็นส่วนสำคัญว่าทำไมโปรไฟล์ร่องแบบกำหนดเองซึ่งจับคู่กับเส้นผ่านศูนย์กลางหรือมุมของรางเฉพาะจึงเข้าถึงได้สำหรับผู้ซื้อ OEM มากกว่ารูปแบบการผลิตที่เน้นการตัดเฉือนเพียงอย่างเดียว

พฤติกรรมที่มีสาระสำคัญ: ชุดการแลกเปลี่ยนที่แตกต่างอย่างแท้จริง

ข้อเสนอของโลหะมีอะไรบ้าง และมีจำนวนจำกัด

ลูกกลิ้งโลหะมีความแข็งแรงสูงและเหมาะกับงานหนักมาก ข้อจำกัดหลักคือประสิทธิภาพส่วนใหญ่ถูกกำหนดโดยเกรดโลหะที่เลือก เช่น ความแข็ง ความต้านทานการกัดกร่อน และน้ำหนัก ล้วนเคลื่อนที่ไปด้วยกันแทนที่จะปรับได้อย่างอิสระ

พลาสติกวิศวกรรมเสนออะไรแทน

ลูกกลิ้งฉีดขึ้นรูปมักผลิตจาก POM (อะซีตัล) หรือไนลอนเสริมแรง ซึ่งเป็นวัสดุที่มีคุณสมบัติบันทึกไว้อย่างดีในด้านวิศวกรรมพลาสติก

ตลับลูกปืนเทียบกับไม่มีตลับลูกปืน: การตัดสินใจในการออกแบบ ไม่ใช่ค่าเริ่มต้นของวัสดุ

ความเข้าใจผิดที่พบบ่อย

เป็นเรื่องง่ายที่จะสรุปได้ว่า "ลูกกลิ้งพลาสติก" หมายถึง "ไม่มีลูกปืนด้านใน" โดยอัตโนมัติ แต่ในทางปฏิบัติ ไม่ว่าลูกกลิ้งจะใช้ลูกปืนที่เป็นองค์ประกอบกลิ้งหรือไม่นั้นเป็นการตัดสินใจทางวิศวกรรมที่แยกจากการเลือกวัสดุ

เหตุใดความแตกต่างนี้จึงมีความสำคัญสำหรับผู้ซื้อ

การพิจารณา "แบริ่งเทียบกับไม่มีแบริ่ง" เป็นการตัดสินใจโหลดและรอบ แทนที่จะเป็นทางลัดต้นทุน เป็นสิ่งที่แยกลูกกลิ้งขึ้นรูปที่มีการกำหนดไว้อย่างดีออกจากลูกกลิ้งที่จับคู่ได้ไม่ดี

ล้อไร้ตลับลูกปืนที่ใช้อย่างถูกต้องในงานเบาทำงานได้อย่างน่าเชื่อถือ ล้อแบบเดียวกับที่ใช้กับประตูที่มีรอบสูงและมีน้ำหนักมากน่าจะมีประสิทธิภาพต่ำกว่าไม่ว่าจะขึ้นรูปได้ดีแค่ไหนก็ตาม

การตกแต่งพื้นผิวและคุณภาพของแม่พิมพ์: รายละเอียดที่มองข้ามได้ง่าย

เหตุใดความสม่ำเสมอของพื้นผิวจึงมีความสำคัญพอๆ กับรูปร่าง

แม้แต่ลูกกลิ้งที่มีรูปทรงถูกต้องก็สามารถสร้างเสียงรบกวน แรงสั่นสะเทือน หรือการสึกหรอก่อนเวลาอันควรได้ หากพื้นผิวสัมผัสไม่สอดคล้องกัน ในการฉีดขึ้นรูป ผิวสำเร็จจะขึ้นอยู่กับคุณภาพของแม่พิมพ์และการควบคุมกระบวนการเป็นส่วนใหญ่ แทนที่จะเปลี่ยนแปลงไปตามการสึกหรอของเครื่องมือในวิธีการตัดเฉือน

สิ่งที่ต้องตรวจสอบเมื่อประเมินตัวอย่างที่ขึ้นรูป

• เส้นหรือตะเข็บที่มองเห็นได้ ซึ่งอาจบ่งบอกถึงอายุหรือการบำรุงรักษาเชื้อราที่ไม่ดี
• พื้นผิวที่สม่ำเสมอทั่วทั้งพื้นผิวสัมผัสของล้อ โดยไม่มีรอยหยาบหรือรูพรุน
• ความสอดคล้องของมิติระหว่างตัวอย่างหลายรายการจากชุดเดียวกัน ไม่ใช่ตัวอย่าง "ฮีโร่" เพียงตัวอย่างเดียว

ตำนานทั่วไปที่ควรค่าแก่การแก้ไข

ที่ที่โลหะยังคงสมเหตุสมผล

มุมมองที่สมดุลต้องยอมรับว่าลูกกลิ้งที่กลึงหรือลูกกลิ้งโลหะยังคงเป็นตัวเลือกที่ดีกว่า

• การใช้งานที่รับน้ำหนักมาก เช่น ประตูและประตูอุตสาหกรรมหนัก ซึ่งความต้องการความแข็งแกร่งของวัตถุดิบเป็นอันดับแรก
• สภาพแวดล้อมที่มีอุณหภูมิสูงเกินขอบเขตการปฏิบัติงานจริงของเรซินวิศวกรรมมาตรฐาน
• การดำเนินการแบบกำหนดเองในปริมาณต่ำมาก โดยที่การลงทุนด้านเครื่องมือแม่พิมพ์นั้นไม่สมเหตุสมผลเมื่อเทียบกับปริมาณการผลิตที่น้อย

การเปรียบเทียบไม่ได้เกี่ยวกับวัสดุชนิดใดชนิดหนึ่งที่มีความเหนือกว่าในระดับสากล แต่เป็นการจับคู่วิธีการผลิตกับปริมาณงานจริง สภาพแวดล้อม และปริมาณการสั่งซื้อที่เกี่ยวข้อง

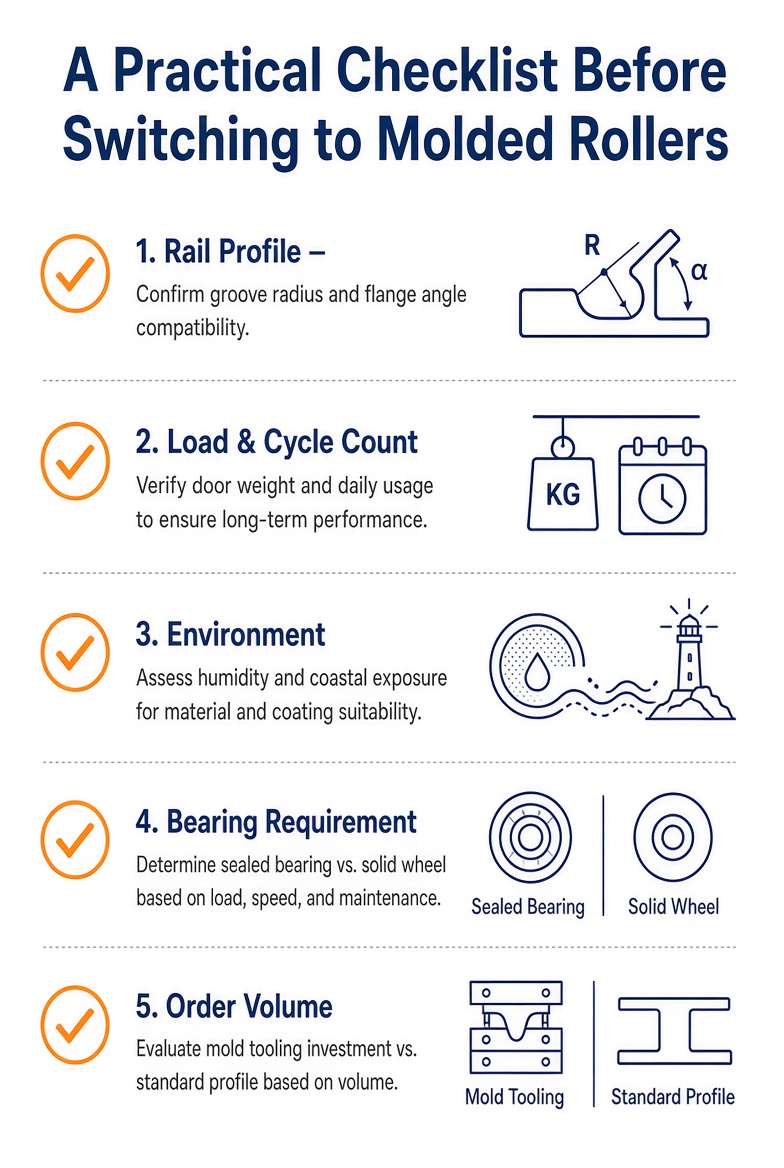

รายการตรวจสอบที่ใช้ได้จริงก่อนเปลี่ยนมาใช้ลูกกลิ้งขึ้นรูป

ก่อนที่จะระบุหรือเปลี่ยนไปใช้ลูกกลิ้งฉีดขึ้นรูป จะช่วยยืนยันสิ่งต่อไปนี้:

คำถามที่พบบ่อย

Takeaway ในทางปฏิบัติ

การเปลี่ยนไปใช้ลูกกลิ้งฉีดขึ้นรูปในการผลิตประตูบานเลื่อนนั้นขึ้นอยู่กับปัจจัยบางประการที่เป็นที่ยอมรับ ได้แก่ การขึ้นรูปชิ้นส่วนโดยตรงจนกลายเป็นรูปร่างขั้นสุดท้ายแทนที่จะตัดมัน การสร้างร่องและรูปทรงเรขาคณิตของหน้าแปลนเข้าไปในตัวแม่พิมพ์ และการใช้ประโยชน์จากความต้านทานแท้จริงของพลาสติกวิศวกรรมต่อการกัดกร่อนและแรงเสียดทานพื้นฐานที่ต่ำกว่า

สิ่งเหล่านี้ไม่ได้ทำให้ลูกกลิ้งขึ้นรูปสามารถทดแทนโลหะได้แบบสากล สำหรับการรับน้ำหนักที่สูงมากหรือสภาพแวดล้อมที่รุนแรง โลหะยังคงมีข้อได้เปรียบที่ชัดเจน

อย่างไรก็ตาม สำหรับการใช้งานประตูบานเลื่อนในที่พักอาศัยและเชิงพาณิชย์ส่วนใหญ่ การจับคู่เรซิน การออกแบบร่อง และตัวเลือกแบริ่งกับรางและข้อกำหนดการรับน้ำหนักจริงคือสิ่งที่กำหนดว่าลูกกลิ้งขึ้นรูปจะทำงานตามที่ควรจะเป็นหรือไม่
