การออกแบบร่องส่งผลต่อประสิทธิภาพของลูกกลิ้งนำทางอุตสาหกรรมอย่างไร

ลูกกลิ้งนำทางมักจะถูกเปลี่ยนเพื่อการบำรุงรักษาตามปกติ และบางครั้งสายพานหรือสายไฟก็เคลื่อนที่แตกต่างไปจากเดิมอย่างกะทันหันหลังจากนั้น การเปลี่ยนแปลงนั้นมักจะย้อนกลับไปที่การออกแบบร่อง เป็นรายละเอียดอย่างหนึ่งที่แทบจะไม่ได้เห็นอีกเลยจนกระทั่งมีบางอย่างเริ่มโยกเยก ลื่นไถล หรือสึกหรอไม่สม่ำเสมอ เมื่อการทำงานจริงของกรู๊ฟชัดเจนขึ้น ปัญหาเรื่องเส้นต่างๆ เหล่านั้นก็จะหมดไปเหมือนเป็นเรื่องลึกลับ

เหตุใด Groove จึงมีความสำคัญมากกว่าที่เห็น

งานของลูกกลิ้งนำทางฟังดูเรียบง่าย: ให้สายพาน เคเบิล โซ่ หรือแถบเคลื่อนที่ในแนวตรงที่มีการควบคุม ร่องซึ่งหมายถึงช่องที่ถูกตัดหรือหล่อเข้ากับพื้นผิวของลูกกลิ้งคือสิ่งที่ทำหน้าที่นำทางจริงๆ การเปลี่ยนโปรไฟล์ร่องจะเปลี่ยนพื้นที่สัมผัสของลูกกลิ้งกับวัสดุที่กำลังเคลื่อนที่ ความแน่นของลูกกลิ้งในการยึดวัสดุนั้นให้เข้าที่ และปริมาณแรงเสียดทานที่สะสมระหว่างการทำงาน

ร่องทำหน้าที่เหมือนรายละเอียดการตกแต่งน้อยกว่าแต่เหมือนกลไกการบังคับเลี้ยวมากกว่า ร่องที่ตื้นเกินไปอาจทำให้สายพานเลื่อนไปด้านข้างภายใต้น้ำหนักบรรทุก ส่วนที่แน่นเกินไปสามารถจับได้อย่างแน่นหนาจนทำให้ลูกกลิ้งและสายพานสึกหรอเร็วขึ้น โดยปกติแล้วจุดระหว่างจุดสุดขั้วเหล่านั้นจะเป็นจุดที่ระบบทำงานได้อย่างราบรื่นที่สุด และจุดสมดุลนั้นขึ้นอยู่กับการใช้งานเป็นอย่างมาก

ทำความรู้จักกับโปรไฟล์ Groove ทั่วไป

ร่องบางอันไม่ได้ถูกตัดด้วยวิธีเดียวกัน และแต่ละรูปทรงก็มีข้อดีที่แตกต่างกันออกไป

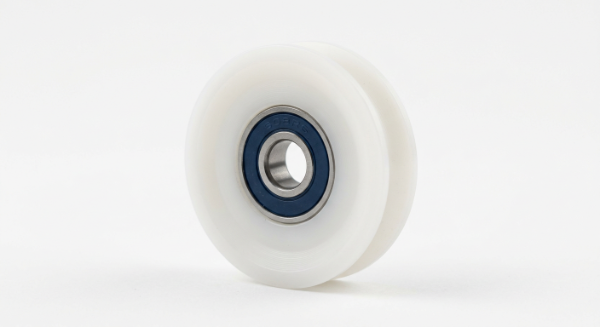

ร่องรูปตัว V

ร่อง V เป็นเรื่องปกติบนลูกกลิ้งที่ใช้กับสายพานกลมหรือเชือกลวด ด้านที่ทำมุมจะตั้งศูนย์กลางของสายพานตามธรรมชาติขณะวางตัวลงในช่อง ซึ่งช่วยลดการเคลื่อนไหวด้านข้าง ลักษณะการวางศูนย์กลางตัวเองนี้เป็นเหตุผลหนึ่งที่ร่อง V ปรากฏบ่อยครั้งในสายการบรรจุหีบห่อและอุปกรณ์ขนถ่ายวัสดุน้ำหนักเบา

ร่องรูปตัว U และร่องกลม

ช่องโค้งมนหรือรูปตัว U มีแนวโน้มที่จะกระจายแรงกดสัมผัสทั่วทั้งสายพานหรือพื้นผิวสายเคเบิลได้อย่างสม่ำเสมอมากกว่า เมื่อเทียบกับการตัดแบบ V-cut ที่แหลมคม วิธีนี้สามารถอ่อนโยนกว่ากับวัสดุสายพานที่นิ่มกว่า เนื่องจากมีแรงกดที่เข้มข้นน้อยกว่าที่จุดสัมผัสจุดเดียว ลูกกลิ้งนำลวดสลิงและสายเคเบิลมักใช้โปรไฟล์นี้เนื่องจากจะประคองสายเคเบิลโดยไม่บีบรัด

พื้นผิวเรียบหรือไม่มีร่อง

ลูกกลิ้งบางตัวจะข้ามร่องทั้งหมดและอาศัยพื้นผิวเรียบ วิธีนี้ใช้ได้ผลดีกับสายพานกว้างหรือแถบแบนซึ่งมีการนำทางด้านข้างมาจากส่วนประกอบอื่นๆ ในระบบ เช่น หน้าแปลนด้านข้างหรือลูกกลิ้งติดตามที่แยกจากกัน หากไม่มีร่อง ลูกกลิ้งจะขึ้นอยู่กับการจัดตำแหน่งภายนอกทั้งหมดเพื่อป้องกันการเคลื่อนตัว

การออกแบบแบบหลายร่องและแบบขั้นบันได

อุปกรณ์ที่จัดการเกลียวหลายเส้นในคราวเดียว เช่น ระบบป้อนลวดหลายเส้น อาจใช้ลูกกลิ้งที่มีร่องซ้ำตามความกว้าง ระยะห่างและความสม่ำเสมอระหว่างแต่ละช่องมีความสำคัญที่นี่ เนื่องจากระยะห่างที่ไม่สม่ำเสมออาจทำให้เกลียวหนึ่งเส้นวิ่งภายใต้ความตึงเครียดที่แตกต่างจากเพื่อนบ้าน

ความลึก ความกว้าง และความสมดุลระหว่างการยึดเกาะและอิสรภาพ

ความลึกและความกว้างของร่องทำงานร่วมกัน และการได้สมดุลที่ถูกต้องนั้นจริงๆ แล้วเป็นเรื่องเกี่ยวกับการจับคู่ร่องกับวัสดุที่ผ่านเข้าไป

• ร่องตื้น ช่วยให้ปลดสายพานหรือสายเคเบิลออกได้ง่ายขึ้น แต่มีความต้านทานต่อการเคลื่อนตัวไปด้านข้างน้อยลง
• ร่องลึกยิ่งขึ้น ยึดวัสดุได้อย่างปลอดภัยยิ่งขึ้น ซึ่งช่วยในสภาพแวดล้อมที่มีความเร็วสูงหรือเสี่ยงต่อการสั่นสะเทือน แต่อาจเพิ่มแรงเสียดทานและความร้อนสะสมเมื่อเวลาผ่านไป
• ร่องแคบ เหมาะกับสายเคเบิลที่มีเส้นผ่านศูนย์กลางเล็กกว่าหรือสายพานที่บางกว่า ช่วยลดระยะที่ไม่จำเป็น
• ร่องกว้างขึ้น รองรับวัสดุที่หนาขึ้น แต่อาจทำให้เกิดการโยกเยกมากขึ้นหากความพอดีหลวมเกินไป

ร่องที่ไม่ตรงกับสายพานหรือเส้นผ่านศูนย์กลางของสายเคเบิล แม้จะมีขอบเล็กน้อย มักจะแสดงรูปแบบการสึกหรอที่ไม่สม่ำเสมอเป็นเวลานานก่อนที่จะทำให้เกิดปัญหาในการปฏิบัติงานที่มองเห็นได้ นั่นเป็นส่วนหนึ่งของเหตุผลว่าทำไมจึงต้องได้รับการยืนยันขนาดร่องกับซัพพลายเออร์ก่อนที่จะมีคำสั่งซื้อ แทนที่จะดำเนินการหลังจากเกิดปัญหาในการติดตั้ง

การจับคู่วัสดุ: รูปร่างของร่องทำงานร่วมกับสารประกอบลูกกลิ้งอย่างไร

เรขาคณิตของร่องไม่ทำงานแยกกัน วัสดุลูกกลิ้ง ไม่ว่าจะเป็นสารประกอบไนลอน โพลียูรีเทน เคลือบยาง หรือแกนโลหะที่มีชั้นนอกเป็นพลาสติก จะโต้ตอบกับรูปร่างของร่องเพื่อกำหนดว่าชุดประกอบทั้งหมดทำงานอย่างไรภายใต้การเคลื่อนไหวซ้ำๆ

วัสดุที่นุ่มกว่าเมื่อจับคู่กับร่องลึกบางครั้งอาจเสียรูปเล็กน้อยภายใต้แรงกดอย่างต่อเนื่อง ส่งผลให้รูปทรงเดิมของร่องเปลี่ยนไปเล็กน้อยตลอดการใช้งานหลายเดือน วัสดุที่แข็งจะคงรูปร่างไว้นานกว่า แต่อาจส่งผ่านแรงสั่นสะเทือนหรือเสียงรบกวนได้มากกว่า โดยเฉพาะในร่องที่มีมุมภายในแหลมคม ผู้ผลิตมักจะปรับขอบร่องให้โค้งมนเล็กน้อยแทนที่จะปรับมุมแหลมโดยเฉพาะ เพื่อลดความเข้มข้นของความเค้นในวัสดุ ณ จุดนั้น

การกระจายโหลดและจุดความเครียดที่ซ่อนอยู่

ทุกร่องจะสร้างโซนสัมผัส และโซนนั้นเป็นที่ที่โหลดถูกถ่ายโอนระหว่างลูกกลิ้งกับอะไรก็ตามที่ขวางอยู่ ร่องที่เข้ากันไม่ดีสามารถสร้างสิ่งที่บางครั้งเรียกว่าจุดหนีบ ซึ่งเป็นพื้นที่แคบที่แรงดันจะรวมตัวแทนที่จะกระจายออกไป

เมื่อเวลาผ่านไป จุดหยิกทำให้เกิดปัญหาที่เกิดซ้ำบางประการ:

ปัญหาเหล่านี้มักไม่ปรากฏขึ้นในชั่วข้ามคืน พวกมันค่อยๆ สร้างขึ้น ซึ่งเป็นสาเหตุที่การตรวจสอบสภาพร่องเป็นระยะๆ ไม่ใช่แค่แบริ่งลูกกลิ้งหรือเพลาเท่านั้น ยังคงเป็นประโยชน์ในรายการตรวจสอบการบำรุงรักษา

จับคู่การออกแบบร่องกับแอปพลิเคชัน

อุตสาหกรรมต่างๆ หันไปใช้โปรไฟล์ร่องที่แตกต่างกัน เพียงเพราะวัสดุและสภาพการใช้งานแตกต่างกันมาก ต่อไปนี้เป็นความรู้สึกทั่วไปว่ามันเกิดขึ้นได้อย่างไร:

การสวมใส่ในชีวิตประจำวันและรูปทรงของร่องยางทำให้เร็วขึ้นหรือช้าลงอย่างไร

การสึกหรอของร่องเป็นสิ่งที่หลีกเลี่ยงไม่ได้ตลอดอายุการใช้งานของลูกกลิ้ง แต่อัตราและรูปแบบของลูกกลิ้งมักจะเผยให้เห็นว่าตัวเลือกร่องดั้งเดิมนั้นเหมาะกับการใช้งานหรือไม่

สัญญาณบางประการที่ควรค่าแก่การสังเกตในระหว่างการตรวจสอบตามปกติ:

• ความลึกของร่องไม่เท่ากันตลอดความกว้างของลูกกลิ้ง ซึ่งมักชี้ไปที่แนวที่ไม่ตรงบริเวณต้นน้ำ
• แผ่นขัดเงาหรือขัดมันภายในร่อง บ่งบอกถึงการเสียดสีที่มากเกินไปที่จุดสัมผัสเฉพาะ
• สายพานหรือสายเคเบิลที่ด้านหนึ่งของร่องอยู่สูงกว่าอีกด้านหนึ่ง
• เพิ่มเสียงรบกวนหรือการสั่นสะเทือนระหว่างการทำงานเมื่อเทียบกับเมื่อติดตั้งลูกกลิ้งใหม่
• รอยแตกเล็กๆ ที่เกิดขึ้นใกล้กับมุมร่องภายในที่แหลมคม โดยเฉพาะในวัสดุลูกกลิ้งที่แข็งกว่า

การจับสิ่งเหล่านี้ตั้งแต่เนิ่นๆ มักหมายถึงการเปลี่ยนลูกกลิ้งแบบง่ายๆ แทนที่จะเป็นการซ่อมแซมดาวน์สตรีมที่ใหญ่กว่าซึ่งเกี่ยวข้องกับสายพาน สายเคเบิล หรือเครื่องจักรที่เชื่อมต่ออยู่

หารือเกี่ยวกับตัวเลือกร่องกับซัพพลายเออร์ลูกกลิ้ง

เนื่องจากข้อกำหนดของร่องแตกต่างกันไปตามการใช้งาน การสนทนากับซัพพลายเออร์จึงมีแนวโน้มที่จะราบรื่นยิ่งขึ้นกับข้อมูลเฉพาะเจาะจงมากกว่าคำขอทั่วไป โดยทั่วไปรายละเอียดที่เป็นประโยชน์ได้แก่ เส้นผ่าศูนย์กลางของสายพานหรือสายเคเบิล ความเร็วในการทำงานที่คาดหวัง สภาพแวดล้อม เช่น ช่วงอุณหภูมิหรือการสัมผัสกับความชื้น และลูกกลิ้งจะทำงานอย่างต่อเนื่องหรือเป็นรอบไม่สม่ำเสมอ

ซัพพลายเออร์ที่คุ้นเคยกับโปรไฟล์ร่องที่หลากหลายมักจะสามารถผ่านจุดด้อยสำหรับการตั้งค่าที่กำหนด แทนที่จะใช้รูปทรงมาตรฐานเดียว สิ่งนี้พิสูจน์ได้ว่ามีประโยชน์อย่างยิ่งในการสร้างอุปกรณ์แบบกำหนดเอง ซึ่งขนาดร่องที่มีจำหน่ายทั่วไปไม่ตรงกับสายพานหรือสายเคเบิลที่ใช้เสมอไป

การออกแบบร่องอาจไม่ใช่ส่วนที่ฉูดฉาดที่สุดของลูกกลิ้งนำทางอุตสาหกรรม แต่จะส่งผลต่อเสถียรภาพในการติดตาม อัตราการสึกหรอ ระดับแรงเสียดทาน และความน่าเชื่อถือของระบบโดยรวมอย่างเงียบๆ ไม่ว่าจะต้องจัดการกับร่องรูปตัววีที่นำทางสายพานบรรจุภัณฑ์หรือช่องกลมที่ประคองเชือกลวด รูปร่างและขนาดของร่องนั้นใช้งานได้มากกว่าที่คนส่วนใหญ่จะตระหนักได้จนกว่าบางสิ่งจะผิดแผนไปเล็กน้อย การใส่ใจกับสภาพของร่องในระหว่างการบำรุงรักษาตามปกติ และการพูดคุยอย่างตรงไปตรงมาเกี่ยวกับตัวเลือกร่องเมื่อเลือกลูกกลิ้งใหม่ มีแนวโน้มที่จะช่วยลดอาการปวดหัวในขั้นตอนสุดท้ายได้มากกว่าที่คาดไว้จากสิ่งเล็กๆ น้อยๆ ขนาดนี้
