ลูกกลิ้งรองรับกลไกรถเข็นกลางแจ้งแบบพับได้อย่างไร

รถเข็นกลางแจ้งแบบพับได้อาจดูเรียบง่ายเมื่อมองว่าเป็นผลิตภัณฑ์สำเร็จรูป ภายใต้รูปลักษณ์ที่เรียบง่ายนั้น ชิ้นส่วนที่เคลื่อนไหวได้หลายชิ้นต้องทำงานร่วมกัน เฟรมจะเปิดและปิด บางส่วนจะเคลื่อนที่โดยสัมพันธ์กัน และส่วนประกอบบางส่วนจำเป็นต้องหมุนในขณะที่ยังคงอยู่ในตำแหน่งที่ถูกต้อง

ลูกกลิ้งสามารถมีบทบาทสำคัญในกลไกเหล่านี้ได้ อาจรองรับการเคลื่อนไหว นำทางส่วนที่เคลื่อนที่ หรือทำงานร่วมกับแบริ่งและเพลาโดยเป็นส่วนหนึ่งของชุดประกอบแบบหมุนขนาดกะทัดรัด ทั้งนี้ขึ้นอยู่กับการออกแบบ

สิ่งนี้ทำให้การออกแบบลูกกลิ้งถือเป็นการพิจารณาเชิงกลมากกว่าแค่คำถามในการเลือกล้อ โครงโดยรอบ การจัดเรียงตลับลูกปืน วิธีการติดตั้ง พื้นผิวสัมผัส และเส้นทางพับ ล้วนมีความสัมพันธ์โดยตรงกับวิธีการทำงานของลูกกลิ้ง

สำหรับผู้ผลิตที่พัฒนาอุปกรณ์กลางแจ้งแบบพับได้ การทำความเข้าใจความสัมพันธ์นี้จะทำให้การพัฒนาส่วนประกอบง่ายขึ้น และช่วยหลีกเลี่ยงปัญหาระหว่างการประกอบและการทดสอบ

ลูกกลิ้งที่ใช้ในกลไกการพับอยู่ที่ไหน?

ตำแหน่งที่แน่นอนของลูกกลิ้งขึ้นอยู่กับโครงสร้างของผลิตภัณฑ์

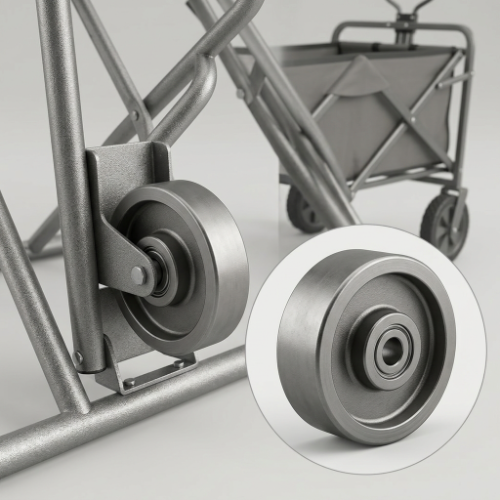

ในรถเข็นกลางแจ้งแบบพับได้ ลูกกลิ้งอาจรวมอยู่ในจุดรองรับที่เคลื่อนที่ โครงสร้างนำทาง หรือชุดประกอบแบบหมุนได้ สามารถเชื่อมต่อกับเพลาและแบริ่ง ติดตั้งภายในฉากยึด หรือวางกับส่วนประกอบอื่นที่ต้องการการควบคุมการเคลื่อนไหว

การประกอบลูกกลิ้งพื้นฐานอาจเกี่ยวข้องกับ:

• ตัวลูกกลิ้ง
• แบริ่ง
• เพลาหรือเพลา
• ขายึด
• เฟรมเคลื่อนที่
• พื้นผิวสัมผัสหรือนำทาง

แต่ละส่วนมีหน้าที่ของตัวเอง แต่แต่ละส่วนต้องทำงานร่วมกัน

ตัวอย่างเช่น ตัวลูกกลิ้งจะกำหนดวิธีที่มันสัมผัสกับพื้นผิวผสมพันธุ์ แบริ่งรองรับการหมุน เพลาช่วยให้ส่วนประกอบที่หมุนอยู่ในตำแหน่ง ในขณะที่ตัวยึดจะเชื่อมต่อส่วนประกอบเข้ากับกลไกที่ใหญ่กว่า

การเปลี่ยนส่วนหนึ่งอาจส่งผลต่อส่วนอื่นๆ

นั่นคือเหตุผลที่ไม่ควรประเมินลูกกลิ้งโดยดูจากรูปร่างภายนอกเท่านั้น

ลูกกลิ้งทำอะไรภายในกลไก?

ไม่มีบทบาทเดียวสำหรับลูกกลิ้งทุกตัว

ฟังก์ชั่นของมันขึ้นอยู่กับตำแหน่งที่ติดตั้งและประเภทของการเคลื่อนไหวที่กลไกต้องการ

สนับสนุนการเคลื่อนไหว

ลูกกลิ้งสามารถให้การสัมผัสแบบกลิ้งระหว่างสองส่วนที่จำเป็นต้องเคลื่อนที่โดยสัมพันธ์กัน

เมื่อเปรียบเทียบกับหน้าสัมผัสแบบเลื่อนโดยตรง หน้าสัมผัสแบบกลิ้งสามารถเปลี่ยนวิธีการจัดการความต้านทานภายในชุดประกอบได้ ซึ่งจะเป็นประโยชน์เมื่อมีการเคลื่อนไหวซ้ำๆ เป็นประจำ

การนำทางส่วนการเคลื่อนย้าย

ลูกกลิ้งยังสามารถช่วยให้ส่วนประกอบที่เคลื่อนไหวอยู่ในเส้นทางที่ต้องการได้

การจัดเรียงประเภทนี้สามารถพบได้เมื่อส่วนเฟรม ส่วนรองรับ หรือองค์ประกอบโครงสร้างอื่นๆ จำเป็นต้องเคลื่อนที่ในขณะที่ยังคงอยู่ในแนวเดียวกับพื้นผิวนำทาง

การบำรุงรักษาผู้ติดต่อที่มีการควบคุม

ในกลไกบางอย่าง ลูกกลิ้งจะเก็บส่วนประกอบทั้งสองไว้ในการควบคุมการสัมผัสเมื่อโครงสร้างเปลี่ยนตำแหน่ง

รูปร่างของลูกกลิ้งและตำแหน่งการติดตั้งจึงมีความสำคัญ หากไม่เหมาะสม การสัมผัสอาจไม่สม่ำเสมอระหว่างการเคลื่อนไหว

ทำงานเป็นส่วนหนึ่งของสภาหมุนเวียน

เมื่อประกอบเข้ากับแบริ่งและเพลา ลูกกลิ้งจะกลายเป็นส่วนหนึ่งของชุดประกอบที่หมุนได้ทั้งหมด

มองเห็นลูกกลิ้งด้านนอกได้ แต่การจัดเรียงตลับลูกปืนภายในมีความสำคัญไม่แพ้กันต่อประสิทธิภาพของส่วนประกอบ

ทำไมแบริ่งถึงมีความสำคัญ?

ลูกกลิ้งและแบริ่งมักจะเชื่อมต่อกันอย่างใกล้ชิด

ลูกกลิ้งมีโครงสร้างการหมุนด้านนอก ในขณะที่ตลับลูกปืนช่วยให้ควบคุมการหมุนรอบเพลาหรือเพลาได้ ความพอดีระหว่างชิ้นส่วนเหล่านี้ต้องตรงกับพื้นที่การติดตั้งที่มีอยู่และการเคลื่อนตัวของกลไก

อาจจำเป็นต้องตรวจสอบปัจจัยหลายประการ:

• แบริ่ง position
• การจัดเรียงเพลา
• พื้นที่ว่าง
• โครงสร้างลูกกลิ้ง
• วิธีการติดตั้ง
• คาดว่าจะมีการเคลื่อนไหว
• สภาพแวดล้อมการทำงาน

สิ่งนี้มีความสำคัญอย่างยิ่งในกลไกการพับขนาดกะทัดรัด

รอบๆ ชุดลูกกลิ้งอาจมีพื้นที่น้อยมาก ดังนั้นจึงไม่สามารถเลือกตลับลูกปืนได้หลังจากที่ทุกอย่างได้รับการออกแบบแล้ว

แนวทางที่เป็นประโยชน์มากกว่าคือการพิจารณาลูกกลิ้งและตลับลูกปืนร่วมกันในระหว่างขั้นตอนการพัฒนาระยะแรก

โปรไฟล์ลูกกลิ้งส่งผลต่อการเคลื่อนไหวอย่างไร?

รูปร่างภายนอกของลูกกลิ้งเป็นตัวกำหนดว่าลูกกลิ้งมีปฏิกิริยาอย่างไรกับพื้นผิวรอบๆ

ลูกกลิ้งที่มีพื้นที่สัมผัสค่อนข้างเรียบจะมีพฤติกรรมแตกต่างไปจากลูกกลิ้งที่ออกแบบให้มีร่อง ขอบ หรือรูปทรงอื่นๆ

โปรไฟล์อาจมีอิทธิพลต่อ:

• ตำแหน่งติดต่อ
• คำแนะนำ
• ความมั่นคง
• ทิศทางการเคลื่อนไหว
• ปฏิสัมพันธ์พื้นผิว
• กวาดล้างที่มีอยู่

สำหรับกลไกการพับ โปรไฟล์ที่ถูกต้องจะขึ้นอยู่กับว่าลูกกลิ้งกำลังทำอะไรอยู่

หากรองรับส่วนที่เคลื่อนไหว พื้นผิวสัมผัสจะต้องตรงกับการเคลื่อนไหวนั้น หากเป็นไปตามคำแนะนำ โปรไฟล์อาจต้องทำงานร่วมกับโครงสร้างคำแนะนำ

นี่คือเหตุผลว่าทำไมการเปลี่ยนลูกกลิ้งหนึ่งตัวด้วยอีกลูกกลิ้งหนึ่งที่มีลักษณะคล้ายกันอาจทำให้เกิดปัญหาที่ไม่คาดคิดได้ในบางครั้ง

จะเกิดอะไรขึ้นกับลูกกลิ้งเมื่อเฟรมพับ?

การพับเป็นส่วนสำคัญของการออกแบบ

เมื่อรถเข็นเปิดอยู่ ลูกกลิ้งอาจมีพื้นที่รอบๆ เพียงพอ เมื่อเฟรมเริ่มพับ ตำแหน่งของลูกกลิ้งจะเปลี่ยนสัมพันธ์กับส่วนประกอบใกล้เคียง

อาจเคลื่อนเข้าใกล้:

• ท่อเฟรม
• บานพับ
• วงเล็บ
• เพลา
• แขนสนับสนุน
• ส่วนประกอบอื่นๆ ที่เคลื่อนไหวได้

ลูกกลิ้งจึงต้องมีระยะห่างเพียงพอตลอดการเคลื่อนที่ทั้งหมด

การตรวจสอบเฉพาะตำแหน่งที่เปิดไม่เพียงพอ

ส่วนประกอบที่พอดีอย่างถูกต้องระหว่างการทำงานปกติอาจสัมผัสโดนส่วนอื่นเมื่อเฟรมพับบางส่วน ในบางกรณี การรบกวนแม้เพียงเล็กน้อยก็อาจส่งผลต่อการพับได้

ด้วยเหตุนี้ จึงควรตรวจสอบลูกกลิ้งในขณะที่กลไกเคลื่อนที่ไปตามเส้นทางการทำงานทั้งหมด

สภาพแวดล้อมกลางแจ้งมีความสำคัญหรือไม่?

ได้ โดยเฉพาะอย่างยิ่งเมื่อลูกกลิ้งสัมผัสกับสภาพแวดล้อมโดยรอบ

อุปกรณ์กลางแจ้งอาจเจอฝุ่น สิ่งสกปรก ความชื้น หญ้า อนุภาคหลวม และสภาพอากาศที่เปลี่ยนแปลง ระดับความเสี่ยงที่แท้จริงขึ้นอยู่กับวิธีการและตำแหน่งที่ใช้รถเข็น

ดังนั้นจึงอาจจำเป็นต้องพิจารณาชุดประกอบลูกกลิ้งที่เกี่ยวข้องกับ:

• ความชื้น
• ฝุ่นและสิ่งสกปรก
• การปนเปื้อนพื้นผิว
• การทำความสะอาด
• สภาพการเก็บรักษา
• ความถี่ของการเคลื่อนไหว

ลูกกลิ้งที่ใช้ในสภาพแวดล้อมที่ค่อนข้างสะอาดอาจมีข้อกำหนดที่แตกต่างจากลูกกลิ้งที่สัมผัสกับทางเดินในสวนหรือพื้นผิวกลางแจ้งอื่นๆ เป็นประจำ

เช่นเดียวกับการจัดเรียงตลับลูกปืน

เมื่อลูกกลิ้งและแบริ่งได้รับการประกอบเป็นชิ้นส่วนประกอบที่สมบูรณ์ สภาพแวดล้อมสามารถได้รับการพิจารณาตั้งแต่เนิ่นๆ ในกระบวนการออกแบบ

วิธีการติดตั้งส่งผลต่อลูกกลิ้งอย่างไร?

ลูกกลิ้งต้องการการเชื่อมต่อที่มั่นคงกับโครงสร้างโดยรอบ

วิธีการติดตั้งจะกำหนดตำแหน่งที่ลูกกลิ้งตั้งอยู่ วิธีหมุน และวิธีถ่ายโอนแรงเข้าสู่เฟรม

วงเล็บแคบอาจจำกัดพื้นที่ว่าง ตำแหน่งเพลาเฉพาะอาจต้องมีการจัดเรียงตลับลูกปืนที่แน่นอน ข้อต่อแบบพับอาจจำกัดวิธีการติดตั้งลูกกลิ้ง

ซึ่งหมายความว่าผู้ผลิตควรตรวจสอบโครงสร้างการติดตั้งก่อนตัดสินใจเลือกส่วนประกอบมาตรฐาน

ข้อมูลที่เป็นประโยชน์อาจรวมถึง:

• ตำแหน่งการติดตั้ง
• โครงสร้างตัวยึด
• ตำแหน่งเพลา
• กวาดล้างที่มีอยู่
• พื้นผิวสัมผัส
• ทิศทางการเคลื่อนไหว
• เส้นทางพับ

รายละเอียดเหล่านี้สามารถช่วยพิจารณาว่าลูกกลิ้งที่มีอยู่จะพอดีกับกลไกหรือไม่ หรือควรพิจารณาการออกแบบที่ดัดแปลงหรือไม่

เหตุใดจึงควรพัฒนาลูกกลิ้งและเฟรมร่วมกัน

เป็นเรื่องยากที่จะเลือกลูกกลิ้งก่อนแล้วจึงดำเนินการกับโครงสร้างโดยรอบในภายหลัง

วิธีการดังกล่าวอาจกลายเป็นเรื่องยากเมื่อกลไกมีขนาดกะทัดรัด

การเปลี่ยนแปลงเฟรมอาจเปลี่ยนแปลงพื้นที่ว่างของลูกกลิ้ง การเคลื่อนย้ายโครงยึดอาจส่งผลต่อตำแหน่งเพลา การเปลี่ยนมุมการพับอาจทำให้ลูกกลิ้งเข้าใกล้ส่วนประกอบอื่นมากขึ้น

ความสัมพันธ์ทำงานได้ทั้งสองทิศทาง

ลูกกลิ้งสามารถมีอิทธิพลต่อการออกแบบเฟรม ในขณะที่เฟรมสามารถวางข้อจำกัดบนลูกกลิ้งได้

สำหรับการพัฒนา OEM การพิจารณาส่วนประกอบเหล่านี้ร่วมกันตั้งแต่ต้นมักจะเป็นประโยชน์มากกว่า

สิ่งนี้มีประโยชน์อย่างยิ่งเมื่อผลิตภัณฑ์มีโครงสร้างการพับที่ผิดปกติหรือพื้นที่การติดตั้งจำกัด

เมื่อใดที่พิจารณามูลค่าลูกกลิ้งแบบกำหนดเอง

ลูกกลิ้งมาตรฐานอาจเหมาะสมเมื่อโปรไฟล์ การจัดเรียงตลับลูกปืน และโครงสร้างการติดตั้งตรงกับการใช้งานอยู่แล้ว

แต่กลไกบางอย่างไม่ได้ให้ความยืดหยุ่นขนาดนั้น

ลูกกลิ้งแบบกำหนดเองอาจได้รับการพิจารณาเมื่อผู้ผลิตจำเป็นต้องแก้ไข:

• พื้นที่ติดตั้งมีจำกัด
• โครงสร้างการติดตั้งที่ไม่ธรรมดา
• การจัดเรียงเพลาแบบเฉพาะ
• โปรไฟล์การติดต่อโดยเฉพาะ
• ข้อกำหนดตลับลูกปืนที่มีอยู่
• การกวาดล้างพับ
• โครงสร้างไกด์ที่ไม่ได้มาตรฐาน

การปรับแต่งไม่ได้หมายถึงการออกแบบส่วนประกอบทั้งหมดใหม่เสมอไป

การพัฒนาอาจมุ่งเน้นไปที่ตัวลูกกลิ้ง ส่วนการติดตั้ง การจัดเรียงตลับลูกปืน หรือส่วนอื่นของชุดประกอบ ทั้งนี้ขึ้นอยู่กับการใช้งาน

จุดสำคัญคือส่วนประกอบได้รับการพัฒนาตามข้อกำหนดทางกลที่เกิดขึ้นจริง

ข้อมูลใดบ้างที่ควรจัดเตรียมไว้สำหรับการพัฒนาแบบกำหนดเอง?

คำอธิบายที่ชัดเจนของแอปพลิเคชันสามารถทำให้การสื่อสารง่ายขึ้นมาก

ผู้ผลิตสามารถให้บริการ:

ภาพวาดผลิตภัณฑ์

แบบร่างช่วยแสดงพื้นที่การติดตั้งที่มีอยู่และความสัมพันธ์ระหว่างลูกกลิ้งกับส่วนประกอบโดยรอบ

ตัวอย่างที่มีอยู่

หากมีการใช้งานลูกกลิ้งอยู่แล้ว การส่งตัวอย่างจะช่วยให้เข้าใจโครงสร้างและวิธีการติดตั้งได้ง่ายขึ้น

ภาพถ่าย

ภาพถ่าย of the complete mechanism can show details that may not be obvious from a basic drawing.

ข้อมูลการเคลื่อนไหว

ซัพพลายเออร์ควรเข้าใจว่าลูกกลิ้งเคลื่อนที่อย่างไรระหว่างการทำงานปกติและการพับ

ข้อกำหนดของแบริ่ง

หากมีการจัดเตรียมตลับลูกปืนเฉพาะอยู่แล้ว ควรรวมสิ่งนี้ไว้ในการอภิปราย

สภาพแวดล้อม

ข้อมูลเกี่ยวกับการสัมผัสกลางแจ้ง ฝุ่น ความชื้น และสภาพการทำงานทั่วไปยังสามารถช่วยแนะนำการออกแบบส่วนประกอบได้อีกด้วย

ยิ่งข้อมูลสมบูรณ์มากเท่าใด การคาดเดาในระหว่างการพัฒนาก็น้อยลงเท่านั้น

เหตุใดการทดสอบตัวอย่างจึงมีความสำคัญ

ลูกกลิ้งอาจดูเหมาะสมกับภาพวาด แต่เมื่อติดตั้งแล้วจะมีพฤติกรรมแตกต่างออกไป

การประกอบจริงจะแนะนำปัจจัยที่ยากต่อการตัดสินจากส่วนประกอบเพียงอย่างเดียว

ลูกกลิ้งโต้ตอบกับ:

• แบริ่ง
• เพลา
• วงเล็บ
• กรอบ
• พื้นผิวนำทาง
• ชิ้นส่วนเคลื่อนไหวอื่น ๆ

กลไกการพับเพิ่มตัวแปรอื่นเนื่องจากตำแหน่งสัมพัทธ์ของชิ้นส่วนเหล่านี้เปลี่ยนแปลงระหว่างการทำงาน

การทดสอบตัวอย่างสามารถช่วยระบุปัญหาต่างๆ เช่น:

• การกวาดล้างไม่เพียงพอ
• การติดต่อที่ไม่คาดคิด
• การจัดตำแหน่งไม่ดี
• การเคลื่อนไหวที่ไม่สม่ำเสมอ
• ความต้านทานมากเกินไป
• การติดตั้งที่เข้ากันไม่ได้

การทดสอบการประกอบจริงทำให้ผู้ผลิตมีโอกาสปรับเปลี่ยนก่อนที่จะย้ายไปสู่การผลิตขนาดใหญ่ขึ้น

สิ่งที่ควรตรวจสอบระหว่างการทดสอบ?

การทดสอบควรเป็นมากกว่าการตรวจสอบว่าลูกกลิ้งหมุนหรือไม่

การทบทวนเชิงปฏิบัติอาจมีหลายขั้นตอน

ตรวจสอบตำแหน่งปกติ

ตรวจสอบให้แน่ใจว่าลูกกลิ้งอยู่ในตำแหน่งที่ถูกต้องและจัดตำแหน่งเมื่อรถเข็นเปิดอยู่

ตรวจสอบการเคลื่อนไหวการพับ

เลื่อนเฟรมไปตามเส้นทางพับที่สมบูรณ์และระวังการรบกวน

ตรวจสอบพื้นที่ติดตั้ง

มองหาการเคลื่อนไหวระหว่างลูกกลิ้ง เพลา แบริ่ง และตัวยึด

ตรวจสอบพื้นผิวที่แตกต่างกัน

หากผลิตภัณฑ์มีไว้สำหรับการใช้งานกลางแจ้ง การทดสอบบนพื้นผิวตัวอย่างสามารถให้ข้อมูลที่เป็นประโยชน์มากกว่าการทดสอบบนพื้นที่ทำงานเรียบเท่านั้น

ตรวจสอบการเคลื่อนไหวซ้ำๆ

การเปิด ปิด และการเคลื่อนไหวซ้ำๆ อาจเผยให้เห็นปัญหาที่อาจไม่ปรากฏขึ้นระหว่างการทดสอบเบื้องต้นสั้นๆ

วัตถุประสงค์ของการทดสอบไม่เพียงแต่เพื่อยืนยันว่าลูกกลิ้งทำงานเท่านั้น เป็นการยืนยันว่าการประกอบเสร็จสมบูรณ์ทำงานได้ตามที่ตั้งใจไว้

สามารถปรับแต่งลูกกลิ้งรอบตลับลูกปืนที่มีอยู่ได้หรือไม่?

ในการใช้งานบางประเภท การจัดเรียงตลับลูกปืนที่มีอยู่อาจถูกกำหนดโดยการออกแบบผลิตภัณฑ์

ที่สามารถวางข้อกำหนดเฉพาะบนตัวลูกกลิ้งได้

แทนที่จะเปลี่ยนชุดประกอบทั้งหมด ลูกกลิ้งสามารถพัฒนารอบๆ ตลับลูกปืนและโครงสร้างการติดตั้งที่มีอยู่ได้ ขึ้นอยู่กับข้อกำหนดทางกล

วิธีการประเภทนี้มีประโยชน์เมื่อผู้ผลิตมีการออกแบบเฟรมหรือเพลาที่กำหนดไว้แล้ว แต่ต้องการลูกกลิ้งที่มีโปรไฟล์ภายนอกหรือรูปแบบการติดตั้งที่แตกต่างกัน

ความเป็นไปได้ขึ้นอยู่กับโครงสร้างจริง ดังนั้นแบบหรือตัวอย่างจึงมีประโยชน์ในระหว่างการสนทนาเบื้องต้น

อะไรทำให้การพัฒนาลูกกลิ้งที่ไม่ได้มาตรฐานแตกต่างออกไป

โดยทั่วไปส่วนประกอบมาตรฐานได้รับการออกแบบมาสำหรับการใช้งานทั่วไป

ส่วนประกอบที่ไม่ได้มาตรฐานเริ่มต้นจากข้อกำหนดของกลไกเฉพาะ

ที่อาจเกี่ยวข้องกับการสื่อสารที่มากขึ้นในระหว่างการพัฒนาเนื่องจากผู้ผลิตจำเป็นต้องเข้าใจ:

• วิธีการติดตั้งส่วนประกอบ
• มันติดต่ออะไร.
• มันเคลื่อนไหวอย่างไร
• มีเนื้อที่ไหนบ้าง
• จำเป็นต้องมีการจัดเรียงตลับลูกปืนแบบใด
• เกี่ยวข้องกับสภาพแวดล้อมใดบ้าง

กระบวนการพัฒนาอาจรวมถึงการทบทวนการวาดภาพ การผลิตตัวอย่าง การทดสอบ และการปรับแต่ง ก่อนที่ส่วนประกอบสุดท้ายจะได้รับการยืนยัน

สำหรับผู้ผลิตที่มีโครงสร้างการพับที่ผิดปกติ สิ่งนี้จะให้ความยืดหยุ่นมากกว่าการพยายามปรับผลิตภัณฑ์ทั้งหมดโดยใช้ส่วนประกอบที่มีอยู่

ผู้ผลิตจะทำให้การพัฒนาลูกกลิ้งง่ายขึ้นได้อย่างไร?

ขั้นตอนง่ายๆ ไม่กี่ขั้นตอนสามารถทำให้กระบวนการมีประสิทธิภาพมากขึ้น

เริ่มต้นด้วยกลไก

อย่าเริ่มต้นด้วยคำถามว่ามีลูกกลิ้งตัวใดบ้าง ขั้นแรกให้ระบุสิ่งที่ลูกกลิ้งจำเป็นต้องทำ

จากนั้นตรวจสอบพื้นที่ติดตั้ง เส้นทางการเคลื่อนที่ การจัดเรียงตลับลูกปืน และสภาพแวดล้อม

หลังจากนั้นให้พิจารณาว่าส่วนประกอบมาตรฐานมีความเหมาะสมหรือไม่

หากไม่เป็นเช่นนั้น ข้อมูลที่รวบรวมไว้แล้วสามารถใช้เป็นพื้นฐานสำหรับการออกแบบที่กำหนดเองได้

ลำดับการพัฒนาเชิงปฏิบัติคือ:

1. กำหนดฟังก์ชันของลูกกลิ้ง
2. ทบทวนกลไกที่สมบูรณ์
3. ตรวจสอบพื้นที่ติดตั้ง
4. ระบุการจัดเรียงแบริ่งและเพลา
5. ตรวจสอบการเคลื่อนไหวพับ
6. พิจารณาสภาพแวดล้อมในการทำงาน
7. ประเมินองค์ประกอบมาตรฐาน
8. พัฒนาการออกแบบที่กำหนดเองหากจำเป็น
9. ทดสอบการประกอบทั้งหมด
10. ยืนยันโครงสร้างสุดท้ายก่อนการผลิต

สิ่งนี้ทำให้กระบวนการพัฒนามุ่งเน้นไปที่การใช้งานจริง

ร่วมงานกับผู้ผลิตตลับลูกปืนและลูกกลิ้ง

สำหรับผู้ผลิตที่พัฒนาอุปกรณ์กลางแจ้งแบบพับได้ การพัฒนาส่วนประกอบสามารถทำได้มากกว่าการเลือกชิ้นส่วนที่มีอยู่จากแค็ตตาล็อก

Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) เชี่ยวชาญด้านตลับลูกปืนขนาดเล็กและขนาดกลาง ตลับลูกปืนที่ไม่ได้มาตรฐาน ระบบรอก และตลับลูกปืนและส่วนประกอบที่เกี่ยวข้องกับลูกกลิ้งแบบกำหนดเองสำหรับการใช้งานเชิงกลต่างๆ

สำหรับกลไกการพับ การอภิปรายด้านการพัฒนาสามารถมุ่งเน้นไปที่ความสัมพันธ์ระหว่างลูกกลิ้ง แบริ่ง เพลา โครงสร้างการติดตั้ง และเฟรมโดยรอบ แบบร่าง ตัวอย่าง และข้อมูลการใช้งานสามารถช่วยระบุสิ่งที่ส่วนประกอบจำเป็นต้องบรรลุก่อนที่การออกแบบจะเสร็จสิ้น

วิธีการนี้มีความเกี่ยวข้องอย่างยิ่งเมื่อกลไกมีพื้นที่จำกัดหรือไม่ตรงกับการจัดเรียงส่วนประกอบทั่วไป

รายการตรวจสอบที่ใช้งานได้จริงสำหรับกลไกการพับ

ก่อนที่จะอนุมัติชุดประกอบลูกกลิ้ง ผู้ผลิตสามารถตรวจสอบสิ่งต่อไปนี้:

• ฟังก์ชันที่แท้จริงของลูกกลิ้งคืออะไร?
• มันสัมผัสกับพื้นผิวหรือส่วนประกอบใด?
• มันเคลื่อนไหวอย่างไรระหว่างการทำงาน?
• ตำแหน่งจะเปลี่ยนไปอย่างไรเมื่อเฟรมพับ?
• มีระยะห่างเพียงพอตลอดการเคลื่อนไหวหรือไม่?
• ตลับลูกปืนพอดีกับชุดประกอบที่ต้องการหรือไม่?
• การจัดเรียงเพลาเหมาะสมหรือไม่?
• โครงสร้างการติดตั้งให้การสนับสนุนเพียงพอหรือไม่?
• ลูกกลิ้งจะเจอฝุ่นหรือความชื้นภายนอกหรือไม่?
• มีการทดสอบการประกอบทั้งหมดหรือไม่?
• ส่วนประกอบที่ปรับแต่งเองจะทำให้กลไกพัฒนาได้ง่ายขึ้นหรือไม่

คำถามเหล่านี้มุ่งความสนใจไปที่ระบบกลไกที่สมบูรณ์ แทนที่จะเป็นส่วนประกอบที่แยกออกมาเพียงชิ้นเดียว

ลูกกลิ้งอาจมีขนาดเล็กเมื่อเทียบกับโครงของรถเข็นกลางแจ้งแบบพับได้ แต่ฟังก์ชันของลูกกลิ้งสามารถเชื่อมโยงอย่างใกล้ชิดกับการเคลื่อนไหวของกลไกทั้งหมด

โปรไฟล์ลูกกลิ้งจะกำหนดวิธีการสัมผัสกับพื้นผิว แบริ่งรองรับการหมุน เพลาและฉากยึดยึดชุดประกอบให้อยู่ในตำแหน่ง เฟรมจะควบคุมการเคลื่อนที่ของส่วนประกอบ โดยเฉพาะอย่างยิ่งเมื่อพับรถเข็น

สภาพกลางแจ้งทำให้ต้องคำนึงถึงอีกประการหนึ่ง

สำหรับผู้ผลิต จุดเริ่มต้นที่เป็นประโยชน์จึงอยู่ที่กลไกนั่นเอง เมื่อเข้าใจการเคลื่อนไหว โครงสร้างการติดตั้ง การจัดเรียงตลับลูกปืน ระยะห่าง และสภาพแวดล้อมการทำงานแล้ว จะตัดสินใจได้ง่ายขึ้นมากว่าลูกกลิ้งมาตรฐานเหมาะสมหรือควรพัฒนาส่วนประกอบแบบกำหนดเองหรือไม่

ในการใช้งานที่มีพื้นที่จำกัดหรือโครงสร้างการพับผิดปกติ การทำงานร่วมกับผู้ผลิตที่สามารถพัฒนาส่วนประกอบลูกกลิ้งและแบริ่งรอบๆ กลไกจริงสามารถทำให้กระบวนการออกแบบมีความยืดหยุ่นและทดสอบได้ง่ายขึ้น
