ประเภทรอกแบริ่ง: คู่มือการเปรียบเทียบและการเลือกฉบับสมบูรณ์

รอกแบริ่งมีบทบาทสำคัญในระบบกลไกสมัยใหม่โดยรับประกันการส่งกำลังที่ราบรื่น การควบคุมการเคลื่อนไหวที่แม่นยำ และการจัดการโหลดที่เชื่อถือได้ แตกต่างจากรอกแบบดั้งเดิมซึ่งอาศัยการออกแบบร่องเพียงอย่างเดียว รอกแบริ่งจะรวมแบริ่งกลิ้งไว้ที่แกนกลาง การรวมกันนี้ช่วยลดแรงเสียดทานได้อย่างมาก ปรับปรุงประสิทธิภาพการหมุน และยืดอายุการใช้งานของทั้งระบบ

ในระบบสายพานลำเลียง รอกแบริ่งจะลดการสึกหรอของสายพานให้เหลือน้อยที่สุดในขณะที่ยังคงรักษาแนวที่ถูกต้อง ซึ่งช่วยลดเวลาหยุดทำงานและการใช้พลังงาน ในเครื่องจักร CNC และอุปกรณ์อัตโนมัติ อุปกรณ์เหล่านี้เพิ่มความแม่นยำโดยการให้คำแนะนำเชิงเส้นหรือการหมุนที่มีความเสถียร ทำให้ได้ประสิทธิภาพที่สม่ำเสมอแม้ภายใต้การทำงานที่ความเร็วสูงหรือต่อเนื่อง ในอุตสาหกรรมงานหนัก เช่น เหมืองแร่ การเกษตร และการก่อสร้าง รอกแบริ่งช่วยปรับปรุงการกระจายน้ำหนัก รับรองว่าเครื่องจักรสามารถทำงานได้ภายใต้สภาวะที่ต้องการโดยไม่เกิดความเสียหายก่อนเวลาอันควร

ความสำคัญของรอกแบริ่งนั้นนอกเหนือไปจากประสิทธิภาพทางเทคนิค แต่ยังส่งผลต่อประสิทธิภาพด้านต้นทุนและความปลอดภัยอีกด้วย การลดแรงเสียดทานและความต้านทานทางกล ช่วยลดการใช้พลังงานและการสร้างความร้อน ส่งผลให้ต้นทุนการดำเนินงานลดลง ในขณะเดียวกัน การทำงานที่ราบรื่นยิ่งขึ้นจะลดระดับการสั่นสะเทือนและเสียงรบกวน ซึ่งไม่เพียงแต่ปกป้องอุปกรณ์ แต่ยังสร้างสภาพแวดล้อมการทำงานที่ปลอดภัยและสะดวกสบายยิ่งขึ้นอีกด้วย

เนื่องจากอุตสาหกรรมต่างๆ ต้องการโซลูชันที่มีประสิทธิภาพสูงและบำรุงรักษาต่ำมากขึ้น รอกตลับลูกปืนจึงกลายเป็นองค์ประกอบพื้นฐานในการออกแบบกลไก สิ่งเหล่านี้แสดงถึงความสมดุลระหว่างความแม่นยำทางวิศวกรรม ความทนทาน และประสิทธิภาพการใช้พลังงาน ซึ่งเป็นคุณสมบัติที่สำคัญในภูมิทัศน์ทางอุตสาหกรรมที่มีการแข่งขันในปัจจุบัน

รอกแบริ่งคืออะไร?

รอกแบริ่งเป็นรอกแบบพิเศษที่ติดตั้งแบริ่งกลิ้งภายในซึ่งช่วยให้ล้อรอกหมุนโดยมีแรงเสียดทานรอบแกนน้อยที่สุด โครงสร้างประกอบด้วยสามส่วนหลัก:

ร่องลูกรอก – รางหรือราง (รูปตัววี รูปตัวยู แบน หรือกลม) ที่ใช้คล้องเข็มขัด เชือก หรือสายเคเบิล
แกนแบริ่ง – โดยทั่วไปจะเป็นตลับลูกปืนเม็ดกลมร่องลึก ตลับลูกปืนเข็ม หรือตลับลูกปืนลูกกลิ้งที่ช่วยให้การหมุนราบรื่นและมีความต้านทานต่ำ
วัสดุลูกรอก – โดยทั่วไปเป็นเหล็กกล้าไร้สนิม อลูมิเนียม หรือพลาสติกวิศวกรรม เลือกใช้ตามความต้องการในการรับน้ำหนัก สภาพแวดล้อม และการพิจารณาต้นทุน

รอกแบริ่งประเภทต่าง ๆ มีอะไรบ้าง?

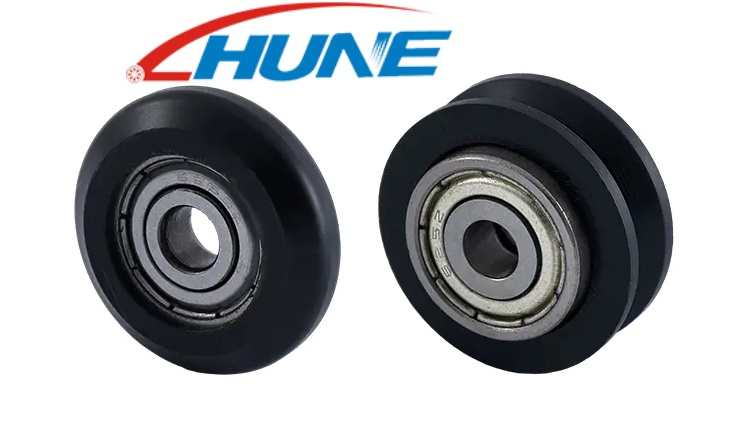

1. รอกแบริ่งรูปตัววี
ที่ ลูกรอกแบริ่งรูปตัววี มีร่องที่มีด้านที่ทำมุม โดยทั่วไปจะมีมุมระหว่าง 60° ถึง 90° เพื่อให้แน่ใจว่าสายพานหรือสายเคเบิลจะคงอยู่ในตำแหน่งอย่างแน่นหนา การออกแบบนี้ช่วยปรับปรุงการจัดตำแหน่ง ลดการเลื่อน และกระจายโหลดอย่างสม่ำเสมอทั่วพื้นผิวรอก รอกรูปตัว V ถูกนำมาใช้กันอย่างแพร่หลายในสายพานลำเลียง เครื่องจักร CNC ลิฟต์ และอุปกรณ์ออกกำลังกาย ซึ่งการนำสายพานที่แม่นยำเป็นสิ่งสำคัญ

2. รอกแบริ่งรูปตัวยู
ที่ ลูกรอกรูปตัวยู มีร่องโค้งมนที่ให้การรองรับอย่างนุ่มนวลสำหรับเชือก เคเบิล หรือสายพานหน้าตัดแบบกลม การออกแบบช่วยลดการสึกหรอและการเสียดสี ให้การนำทางที่นุ่มนวลกว่าร่องที่คมกว่า รอกรูปตัว U เหมาะอย่างยิ่งสำหรับระบบลวดสลิง ประตูบานเลื่อน รางม่าน และการใช้งานอื่นๆ ที่ต้องการการจัดการที่มั่นคงแต่ยืดหยุ่น

3. ลูกรอกแบริ่งแบน
มู่เล่ย์แบบแบนประกอบด้วยพื้นผิวเรียบและไม่มีร่อง ทำให้ใช้งานได้หลากหลายและง่ายต่อการผลิต เหมาะสำหรับสายพานหรือเทปแบนแต่ให้การยึดเกาะน้อยกว่าเมื่อเทียบกับการออกแบบรูปตัว V หรือ U รอกแบบแบนมักใช้ในสายพานลำเลียงงานเบา เครื่องจักรสิ่งทอ และเครื่องใช้ไฟฟ้าขนาดเล็กที่ไม่จำเป็นต้องมีความแม่นยำสูงหรือรับน้ำหนักมาก

4. ลูกรอกแบริ่งกลม
ที่ round bearing pulley features a circular groove that closely matches the diameter of round belts or cords. This ensures consistent engagement and smooth operation, particularly in light- to medium-load applications. These pulleys are often employed in compact conveyors, office equipment, and automation systems where space is limited and smooth motion is essential.

5. รอกแบริ่งแบบกำหนดเองและพิเศษ
สำหรับการใช้งานที่มีความต้องการเฉพาะ มู่เล่ย์แบริ่งสั่งทำพิเศษได้รับการออกแบบมาเพื่อให้ตรงตามน้ำหนัก ความเร็ว หรือสภาพแวดล้อมที่เฉพาะเจาะจง ผู้ผลิตจัดหาโซลูชัน OEM/ODM ซึ่งช่วยให้ปรับเปลี่ยนรูปทรงร่อง ประเภทของตลับลูกปืน และการเลือกใช้วัสดุได้ รอกแบริ่งแบบพิเศษมีอยู่ทั่วไปในหุ่นยนต์ความเร็วสูง อุปกรณ์ทางการแพทย์ที่มีความแม่นยำ เครื่องจักรอุตสาหกรรมที่ใช้งานหนัก และสภาพแวดล้อมกลางแจ้งหรือสภาพแวดล้อมที่รุนแรง นวัตกรรมประกอบด้วยวัสดุคอมโพสิตน้ำหนักเบา ตลับลูกปืนแบบปิดผนึกหรือป้องกัน การออกแบบการทำงานแบบเงียบ และวัสดุที่เป็นมิตรต่อสิ่งแวดล้อมเพื่อเพิ่มประสิทธิภาพ ความทนทาน และความยั่งยืน

เปรียบเทียบประเภทรอกแบริ่งที่แตกต่างกันอย่างไร

รอกแบริ่งรูปตัว V

คุณสมบัติการออกแบบ
รอกแบริ่งรูปตัว V มีร่องที่ทำมุม โดยทั่วไปจะอยู่ระหว่าง 60° ถึง 90° ซึ่งออกแบบมาเพื่อยึดสายพานให้เข้าที่อย่างแน่นหนา รูปทรงช่วยให้มั่นใจได้ว่ามีการสัมผัสกับสายพานอย่างแน่นหนา ลดการเคลื่อนตัวด้านข้างและการลื่นไถล

ข้อดี

การวางแนวและการยึดเกาะของสายพานดีเยี่ยม
ประสิทธิภาพสูงในการส่งกำลัง
ลดการสึกหรอของสายพานเนื่องจากการยึดเกาะที่มั่นคง
เหมาะสำหรับการใช้งานที่มีความเร็วสูงและโหลดสูง

ข้อจำกัดและการใช้งาน

อาจเกิดแรงเค้นด้านข้างบนสายพานหากวางแนวไม่ตรง
ไม่เหมาะสำหรับเชือกที่มีความหนาหรือยืดหยุ่นมาก
นิยมใช้ในระบบสายพานลำเลียง เครื่องจักร CNC ลิฟต์ และอุปกรณ์ฟิตเนส

รอกลูกปืนรูปตัวยู

คุณสมบัติการออกแบบ
ที่ U-shaped pulley features a rounded groove that accommodates ropes, wires, or round-section belts. The smoother contour minimizes friction and prevents excessive wear on flexible materials.

ข้อดี

แนวทางที่มั่นคงสำหรับสายเคเบิลและเชือก
ลดแรงเสียดทานและการเสียรูป
การทำงานเงียบเหมาะสำหรับการใช้งานที่มีความละเอียดอ่อน

ข้อจำกัดและการใช้งาน

ไม่เหมาะกับสายพานแบนหรือการทำงานที่ความเร็วสูงมาก
ใช้กันอย่างแพร่หลายในระบบยกเชือกลวด ประตูบานเลื่อน รางม่าน และสายพานลำเลียงขนาดเล็ก

ลูกรอกแบริ่งแบน

คุณสมบัติการออกแบบ
มู่เล่ย์แบบแบนประกอบด้วยพื้นผิวเรียบไม่มีร่อง ทำให้เป็นทางเลือกที่ง่ายและอเนกประสงค์สำหรับสายพานและเทปแบบแบน

ข้อดี

ใช้งานได้หลากหลายและเข้ากันได้กับสายพานหลายประเภท
ง่ายต่อการผลิตและบำรุงรักษา
น้ำหนักเบาและคุ้มค่า

ข้อจำกัดและการใช้งาน

การยึดเกาะที่จำกัด เสี่ยงต่อการลื่นไถลมากขึ้น
ไม่เหมาะสำหรับระบบที่มีแรงบิดสูงหรือขับเคลื่อนด้วยความแม่นยำ
พบได้ทั่วไปในสายพานลำเลียงขนาดเล็ก เครื่องจักรสิ่งทอ และเครื่องใช้ในครัวเรือน

รอกลูกปืนกลม

คุณสมบัติการออกแบบ
รอกแบบกลมมีร่องวงกลมที่ปรับให้เหมาะกับเส้นผ่านศูนย์กลางของสายพานหรือสายไฟแบบกลม สิ่งนี้ทำให้มั่นใจถึงการมีส่วนร่วมที่สม่ำเสมอและการหมุนที่ราบรื่นและมีความต้านทานต่ำ

ข้อดี

การทำงานที่ราบรื่นสำหรับงานเบาถึงปานกลาง
การออกแบบที่กะทัดรัดเหมาะสำหรับการใช้งานในพื้นที่จำกัด
ลดการสึกหรอของสายพานกลม

ข้อจำกัดและการใช้งาน

ไม่เหมาะสำหรับสายพานแบนหรืองานหนัก
นิยมใช้ในอุปกรณ์สำนักงาน สายพานลำเลียงขนาดเล็ก และระบบอัตโนมัติ

รอกแบริ่งแบบสั่งทำพิเศษและแบบพิเศษ

คุณสมบัติการออกแบบ
รอกแบริ่งแบบกำหนดเองได้รับการออกแบบมาเพื่อให้ตรงตามข้อกำหนดการปฏิบัติงานเฉพาะ รวมถึงน้ำหนักบรรทุก ความเร็ว สภาพแวดล้อม หรือประเภทของสายพาน บริการ OEM/ODM ช่วยให้ผู้ผลิตสามารถจัดหาโซลูชันที่ออกแบบตามความต้องการได้

ข้อดี

ปรับให้เหมาะสมสำหรับความต้องการเฉพาะทางอุตสาหกรรม
สามารถรวมแบริ่งที่ปิดผนึกหรือป้องกันไว้สำหรับสภาพแวดล้อมที่รุนแรง
ตัวเลือกสำหรับวัสดุน้ำหนักเบา เสียงเงียบ หรือเป็นมิตรกับสิ่งแวดล้อม

การใช้งานและนวัตกรรม

หุ่นยนต์ความเร็วสูง อุปกรณ์ทางการแพทย์ที่มีความแม่นยำ เครื่องจักรอุตสาหกรรมงานหนัก
สภาพแวดล้อมกลางแจ้งหรือมีฝุ่นมากพร้อมการเคลือบป้องกันแบบพิเศษ
การออกแบบที่ยั่งยืนโดยใช้วัสดุรีไซเคิลหรือวัสดุคอมโพสิต

ปัจจัยสำคัญที่ต้องพิจารณาเมื่อเลือกรอกแบริ่ง

กำลังรับน้ำหนัก
ที่ bearing pulley must support the expected load without deformation or failure. Choosing a pulley with insufficient load capacity can lead to premature wear, belt slippage, or mechanical failure. Consider both static and dynamic loads, as well as peak load conditions in your system.

ความเร็วในการทำงาน
การใช้งานที่ความเร็วสูงต้องใช้รอกที่รักษาเสถียรภาพในขณะที่ลดการสร้างความร้อนและแรงเสียดทาน การออกแบบรอก รูปทรงของร่อง และประเภทของตลับลูกปืน ล้วนส่งผลต่อความเร็วการทำงานสูงสุด การเลือกรอกตามความเร็วของระบบของคุณช่วยให้การทำงานราบรื่นและปลอดภัย

การควบคุมเสียงรบกวนและการสั่นสะเทือน
เสียงรบกวนและการสั่นสะเทือนที่มากเกินไปอาจบ่งบอกถึงการวางแนวที่ไม่ตรงหรือการส่งกำลังที่ไม่มีประสิทธิภาพ รอกตลับลูกปืนพร้อมร่องที่ออกแบบอย่างแม่นยำและตลับลูกปืนคุณภาพสูงช่วยลดเสียงรบกวนและการสั่นสะเทือนในการทำงาน สร้างสภาพแวดล้อมการทำงานที่ปลอดภัยและสะดวกสบายยิ่งขึ้น นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับเครื่องจักรภายในอาคาร เครื่องใช้ในบ้าน และอุปกรณ์ที่มีความแม่นยำ

ความทนทานและอายุการใช้งาน
คุณภาพของวัสดุ ประเภทของตลับลูกปืน และโครงสร้างล้วนส่งผลต่ออายุการใช้งานของรอก สแตนเลส อลูมิเนียมอัลลอยด์ และพลาสติกเสริมแรงมักใช้เพื่อเพิ่มความทนทาน แบริ่งที่ปิดผนึกหรือป้องกันยังสามารถยืดอายุการใช้งานโดยป้องกันการปนเปื้อนจากฝุ่น ความชื้น หรือเศษซาก

สภาพแวดล้อม (ฝุ่น น้ำ อุณหภูมิ)
ที่ operating environment plays a significant role in pulley selection. For dusty or wet conditions, sealed bearings and corrosion-resistant materials are essential. For high-temperature environments, heat-resistant materials and lubricants ensure stable performance without degradation.

ต้นทุนเทียบกับความสมดุลด้านประสิทธิภาพ
แม้ว่ามู่เล่ย์ประสิทธิภาพสูงมักมีคุณภาพสูง แต่การเลือกมู่เล่ย์ที่มีความสมดุลระหว่างต้นทุนและฟังก์ชันการทำงานถือเป็นสิ่งสำคัญ การระบุที่มากเกินไปอาจเพิ่มต้นทุนโดยไม่จำเป็น ในขณะที่การระบุที่ต่ำกว่าที่กำหนดอาจเสี่ยงต่อการบำรุงรักษาและการหยุดทำงานบ่อยครั้ง ประเมินต้นทุนรวมในการเป็นเจ้าของ รวมถึงการบำรุงรักษาและการเปลี่ยน เมื่อคุณตัดสินใจ

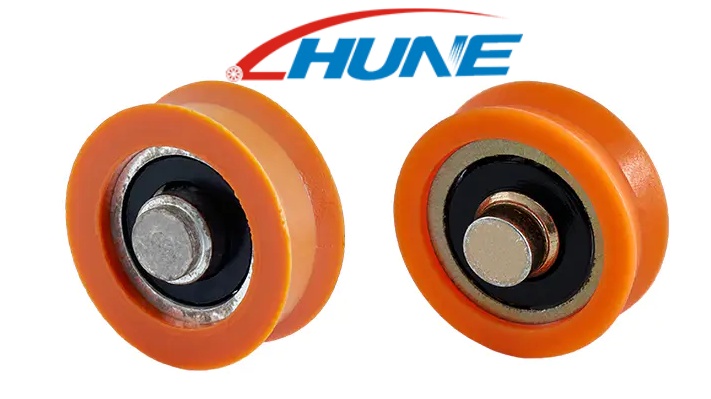

ทำไมต้องเลือก Hune Pulley?

Zhejiang Huaneng Micro Bearing Co., Ltd. เชี่ยวชาญในการผลิตตลับลูกปืนขนาดเล็กคุณภาพสูง ตลับลูกปืนขนาดกลาง ตลับลูกปืนแบบกำหนดเองที่ไม่ได้มาตรฐาน และรอกฮาร์ดแวร์หลากหลายประเภท กลุ่มผลิตภัณฑ์ของบริษัทได้แก่ รอกฉีดขึ้นรูป รอกแบบแขวน และซีรีส์รอกพิเศษอื่นๆ ที่ออกแบบมาสำหรับการใช้งานในอุตสาหกรรมที่หลากหลาย

ผลิตภัณฑ์ Hune Pulley ถูกนำมาใช้กันอย่างแพร่หลายใน:

เครื่องใช้ไฟฟ้าภายในบ้าน – รับประกันการทำงานที่ราบรื่นและความน่าเชื่อถือในระยะยาวของมอเตอร์ พัดลม และอุปกรณ์ในครัวเรือน
ประตูและหน้าต่าง – ให้การเคลื่อนไหวที่เงียบ มั่นคง และมีประสิทธิภาพสำหรับกลไกการเลื่อนและกลิ้ง
อุปกรณ์เครื่องกล – รองรับสายพานลำเลียงอุตสาหกรรม ระบบอัตโนมัติ และเครื่องจักรเบา

ทำไม Hune Pulley จึงโดดเด่น:

ความเชี่ยวชาญในโซลูชันรอกแบบกำหนดเองและไม่ได้มาตรฐานซึ่งปรับให้เหมาะกับความต้องการเฉพาะของอุตสาหกรรม
ความมุ่งมั่นในการใช้วัสดุที่ทนทานและตลับลูกปืนที่มีความแม่นยำเพื่ออายุการใช้งานที่เพิ่มขึ้น
การบังคับใช้ทั่วโลกในสภาพแวดล้อมทางอุตสาหกรรม เชิงพาณิชย์ และที่อยู่อาศัยต่างๆ
ความสามารถ OEM/ODM เพื่อรองรับการออกแบบเฉพาะทางและนวัตกรรม

การเลือก Hune Pulley ช่วยให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ ลดการบำรุงรักษา และโซลูชั่นที่มีอายุการใช้งานยาวนานสำหรับการใช้งานในอุตสาหกรรมและในประเทศที่หลากหลาย
